JZF- Ⅰ型侧装式磁翻柱液位计，是我厂吸收国内、外同类产品，并加以改进、提高，按原化学工业部颁布的磁性浮子式液位计技术条件 HG/T 2742-1995 研制生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。
　　该系列磁性液位计可以做到高密封、防泄漏和适应压、高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板 ( 管 ) 液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管、板式液位计具有更高的可靠性、安全性、先进性、实用性。侧装式磁翻 柱液位计的最显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁：配上静压式液位变送器或干簧- 电阻式液位变送器。可将液位、界位信号转换成二线制 4~20mADC 标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛适用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行各业生产过程中的液位测量与控制。
结构原理
　　液位计根据浮子原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转 180 °，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际调高度，从而实现液位的指示。
应用须知
• 液位计测量中心距离超过 3m ，需用加固法兰或耳攀做固定。
• 液位计安装必须垂直，以保持磁性浮子在上下运动自如。
• 液位计与容器之间应装有截止阀，以便清洗和检修时切断物料。
• 液位计筒体周围不容许有导磁体靠近，否则会直接影响液位计正常工作。
• 为防止运输途中磁性浮子在主导管内高速滑动而被撞击，液位计出厂 前，用卡丝将磁性浮子固定在下引液管处，用户在安装使用前应先抽去卡丝方能安装。
• 打开底法兰闷板，装入磁性浮子时，应注意重端带磁性一端向上，不能倒装 !
• 液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示红色，零位以上显示白色。
• 液位计投入运行时，应先打开上引液管阀门，然后慢慢开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱 ( 若遇此现象，可用磁钢重新校正 ) 。
• 液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。

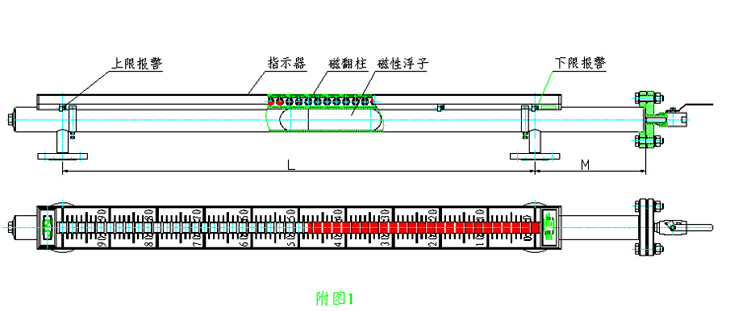

• 根据介质情况，可定期清洗主导管，清除管内沉积物杂质。 （液位计结构图）
